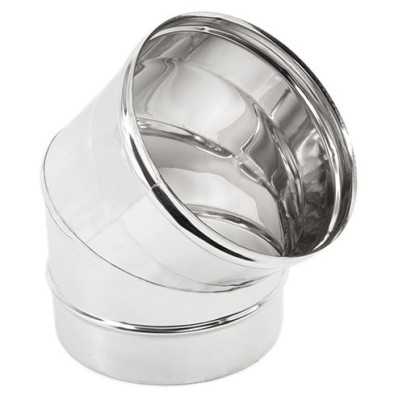

GOMITO INOX AISI 304 PER CANNA FUMARIA 45 GRADI CM. 100

• La Curva INOX 45° rappresenta il componente fondamentale per le deviazioni d'asse, dei tratti verticali o sub orizzontali, di un Sistema Camino secondo la UNI EN 1856-1.
  Tra i prodotti proposti, si realizzano anche canali in Acciaio Inox 304 BA spessore mm 0.8, non previsti per la strutturazione di Sistemi Camino secondo la norma UNI EN 1856-1.
  In tal caso, gli innesti vengono realizzati con bordatrici verticali. Il bicchiere femmina è diametro nominale interno, il bicchiere maschio é rastremato. Tali caratteristiche, non permettendo l'uso di guarnizioni e fascette, non garantiscono la tenuta del sistema.
  Materiali Impiegati: Acciaio INOX 304 BA (EN 1.4301 - L20), Acciaio INOX 316 BA (EN 1.4404 - L50).
  Spessori disponibili: mm 0.5, mm 0.6 e mm 0.8 per la tipologia 304 AISI (EN 1.4301), solo mm 0.5 per la tipologia 316 AISI (EN 1.4404).
  Saldatura: con processo TIG, per fusione di lembi contigui senza apporto di materiale.
  Assemblaggio:
  - l'intera serie di Curve a 45° è costituite da 2 settori:
  - dal D. mm 80 al D. mm 300, sp. 5 e 6 dc, i lembi dei due settori sono svasati e saldati a TIG;
  - dal D. mm 350 al D. mm 450, sp. 5 e 6 dc, i lembi dei due settori sono sovrapposti e saldati a RULLO;
  - l'intera serie delle Curve a 45° sp. 8 dc, ha i settori sovrapposti e saldati a RULLO;
  Bicchieratura:
  - è realizzata con sistema ad espansione oleodinamica di matrice e contromatrice che garantiscono innesti calibrati a tolleranza  +/- mm 2, per l'intera gamma negli spessori 5 e 6 dc.
  - è realizzata con bordatrici verticali, bicchiere maschio Rastremato e bicchiere femmina diametro nominale interno, per la sola serie spessore 8 dc.
  Accessori: guarnizione siliconica a triplo labbro, per garantire la tenuta tra i giunti; fascetta di bloccaggio, per garantire serraggio e continuità del sistema.
  Smaltimento dei prodotti derivanti da processi di  combustione (Fumi) di gas metano, gasolio, legna e da ventilazione (Aria).
  Funzionamento: a secco (D) o umido (W)
  Pressioni: Positive per P1 = 200 Pa; Negative per N1 = 40 Pa.
  Temperatura di Esercizio: Max 200°C con guarnizione siliconica e P1 200 Pa; Max 600°C senza guarnizione siliconica e N1 40 Pa.
